巨微总代理MS1793低功耗蓝牙芯片

上海巨微拥有多位具有多年成功行业经验的海归博士，清华博士为骨干的研发团队。上海巨微集成电路有限公司顺应无线互联网的潮流，投入即将到来的物联网产业的发展，专注芯片和与之相关的系统设计，提供最高性价比的通用无线芯片和无线传感器芯片和方案，并成为无线传感节点的主要供货商。其核心技术能力覆盖射频，模拟，SOC和系统软件的设计。

MS1793

MS1793是一款射频采用2.4GHzISM频段的频率和2MHz信道间隔，符合蓝牙规范的单模超低功耗蓝牙芯片。使用具有高性能内核为MO的32位MCU，工作频率最高可达48兆赫兹，内置有高速存储器以及丰富的增强型IO端口和外设连接到AHB和APB总线。该产品系列工作电压为2.0V～3.6V，工作温度范围包含-40℃~+85℃常规型。具有多种省电工作模式适合低功耗应用的要求。封装形式采用QFN32封装，提供低成本解决方案，适合于Beacon、LED灯控、工业应用、警报系统等多种应用场合。巨微总代理英尚微电子支持提供开发板、DEMO板以及软件支持等服务。

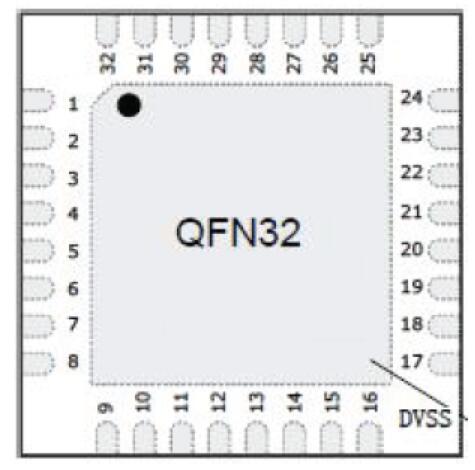

MS1793封装形式


MS1793特性
•内核与系统：
-32位ARM®Cortex-M0处理器内核
-最高工作频率可达48MHz
-单指令周期32位硬件乘法器
•存储器
-128K字节的闪存程序存储器
-8K字节的SRAM
-Bootloader支持片内Flash、UART在线用户编程（IAP）/在线系统编程（ISP）
•单模BLE射频收发机
-数据包处理引擎
-GFSK编码方式
-内部电压调节器保证PSRR
-可编程输出功率范围：-28dBm~+4dBm
-1Mbps空气数据传输
-优秀的射频链路预算：高达-85dBml
•时钟、复位和电源管理
-2.0V~3.6V供电
-上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
-外部16MHz高速晶体振荡器
-内嵌经出厂调校的48MHz高速振荡器
-内嵌40KHz低速振荡器
-PLL支持CPU最高运行在48MHz
•低功耗
-睡眠、停机和待机模式

MS1793概述
ARM®的Cortex®-M0核心并内嵌闪存和SRAM
ARM的Cortex®-M0处理器是最新一代的嵌入式ARM处理器，它为实现MCU的需要提供了低成本的平台、缩减的引脚数目、降低的系统功耗，同时提供卓越的计算性能和先进的中断系统响应。ARM的Cortex®-M0是32位的RISC处理器，提供额外的代码效率，在通常8和16位系统的存储空间上发挥了ARM内核的高性能。

MS1793拥有内置的ARM核心，因此它与所有的ARM工具和软件兼容。

内置闪存存储器
128K字节的内置闪存存储器，用于存放程序和数据。

内置SRAM
8K字节的内置SRAM。

自举模式
在启动时，通过自举引脚可以选择三种自举模式中的一种：
•从程序闪存存储器自举
•从系统存储器自举
•从内部SRAM自举
自举加载程序（Bootloader）存放于系统存储器中，可以通过UART1对闪存重新编程。

低功耗模式
本芯片支持低功耗模式，可以在要求低功耗、短启动时间和多种唤醒事件之间达到最佳的平衡。
•睡眠模式SLEEP
在睡眠模式，只有CPU停止，所有外设处于工作状态并可在发生中断/事件时唤醒CPU。
•停机模式STOP
在保持SRAM和寄存器内容不丢失的情况下，停机模式可以达到最低的电能消耗。在停机模式下，停止所有内部1.5V部分的供电，HSI的振荡器和HSE晶体振荡器被关闭，调压器可以被置于普通模式或低功耗模式。

可以通过任一配置成EXTI的信号把微控制器从停机模式中唤醒，EXTI信号可以是16个外部I/O口之一、PVD的输出的唤醒信号。

本文关键词：蓝牙芯片     MS1793
