灵动微家用冰箱压缩机变频驱动方案

    灵动微MM32SPIN05使用高性能的Arm®Cortex®-M0为内核的32位微控制器，最高工作频率可达72MHz，内置高速存储器，丰富的增强型I/O端口和多种外设。
    •包含12位的ADC，采样速度高达1MHz
    •5个通用定时器、1个针对电机控制的PWM高级定时器
    •1个I2C接口、2个SPI接口和2个UART接口
    •针对电机应用内置1个比较器
    •硬件除法器
    •工作电压为2.0V-5.5V
    •工作温度范围（环境温度）-40℃-105℃
    •提供QFN20、QFN32、LQFP32、LQFP48、TSSOP20、TSSOP28封装
    •官方代理英尚微提供样品测试及相关技术支持

    MCU型号
    MM32SPIN05TUOP

    方案规格


Power Range	Voltage range	Speed Range	Speed Accuracy
0.2~300W	140~280VAC	1200~4500RPM	±5rpm


    方案特色
    •单无感FOC恒转速高精度控制，低成本/低噪音高效率
    •背压与平衡压重载启动
    •兼容SPMSM与IPMSM的弱磁控制与MTPA
    •多种保护：堵转，过压欠压，过流，缺相，过载，功率限制
    •电机参数识别

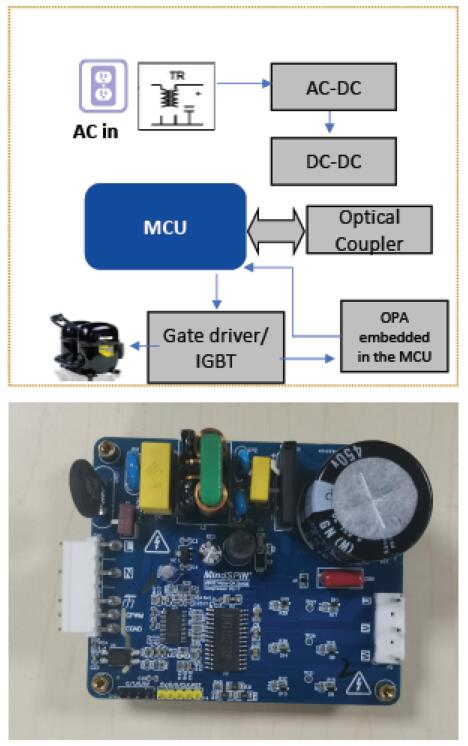

    系统框图
