上海灵动微电子MM32W功耗BLE蓝牙产品应用

目前MM32W0系列有n4和q1两个版本，n4主要针对需要大容量的应用方案，q1针对超低功耗精简型的应用方案，两个型号的低功耗编程操作方式相同，不同的只是MCU的时钟系统控制方式，在参考程序已经提供不同的模式下功能，用户只要改变相对应的宏定义即可实现对应的低功耗功能。

休眠函数



对于低功耗应用来说，休眠是非常关键的一个功能。开启蓝牙广播时MM32W0的控制模块有三种工作模式：正常模式、睡眠模式和停机模式。在stop模式下，射频模块都会通过IRQ引脚定时触发一个外部中断，可以借此唤醒STOP模式中的控制模块。

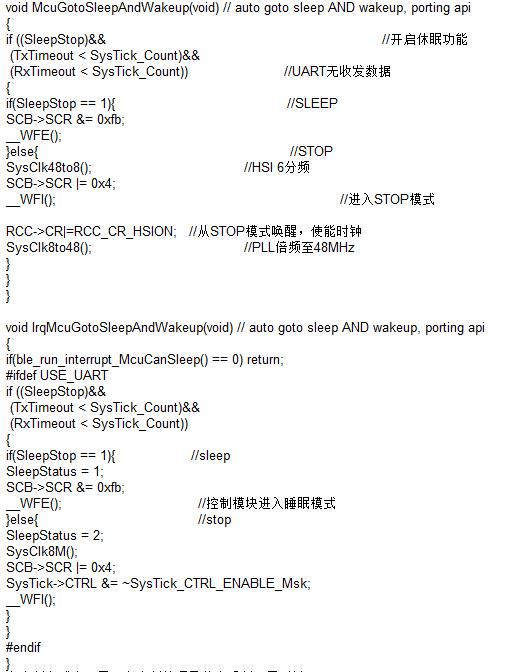

在阻塞模式中，休眠是蓝牙服务通过调用void McuGotoSleepAndWakeup（void） 函数实现的，对于中断模式，则是用户在代码中主动调用IrqMcuGotoSleepAndWakeup（）函数来实现。







在中断方式中，需要在中断处理函数中重新配置时钟：





时钟配置



进入低功耗前后需要配置时钟，从低功耗模式恢复时，时钟默认设置为HSI6分频，需要重新配置系统时钟。



注意：下面函数属于蓝牙库接口，没有用到也不要删除。

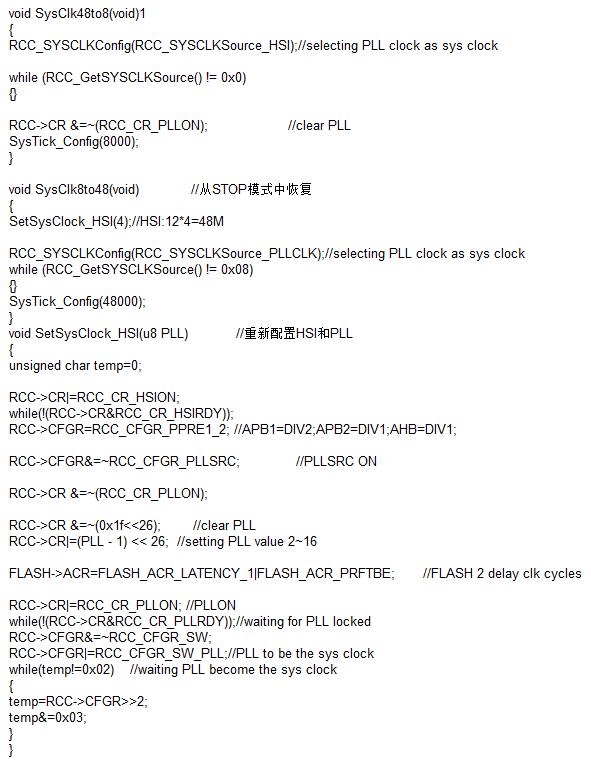

相关时钟配置：





以上时钟配置只是针对MM32W0系列的n4版本，在q1版不需要以上时钟操作。MM32W051PFB（q1）蓝牙功耗参数：



在SleepStop设置成0x02，MCU将会进入STOP模式，在保持 SRAM 和寄存器内容不丢失的情况下，停机模式可以达到最低的电能消耗。在停机模式下，HSI 的振荡器和 HSE 晶体振荡器被关闭。可以通过任一配置成 EXTI 的信号或者看门狗不复位方式把微控制器从停机模式中唤醒，EXTI 信号可以是 16 个外部 I/O 口之一、 PVD 的输出的唤醒信号。。STOP模式下无法下载调试程序。为了方便调试，可以在程序开始时加入一个延时，这样每次复位都有一段时间可以下载程序。
