SRAM存储器写操作分析

写操作分析

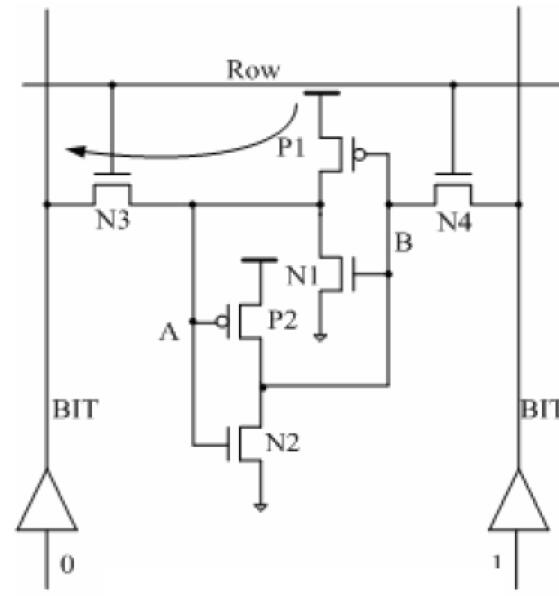

写操作与读操作正好相反，它要使存储单元的状态按照写入的数据进行相应的翻转。如图3.6 表示了六管单元的写操作示意图。位线BIT_在写操作开始时被驱动到低电平。在字线打开传输管后，N3 与P1 管在BIT 与高电平VDD 之间形成分压。为了写操作的成功，也就是下拉节点A 至足够的低电平，启动反相器P2/N2放大新数据，传输管N3 应该比P1 管有更好的导通性。一旦反相器P2/N2 开始放大节点A 上的低电压，也就是节点A 上的下拉管N2 被关闭，上拉管P2 被打开，节点B 的电压将上升，反相器P1/N1 也将被启动，节点A 在正反馈作用下进一步向GND 转化，写操作被加速。


在六管单元的写操作中，外部电路驱动两个互补的信号到位线BIT 和BIT_上，字线驱动器驱动字线ROW 到高电平，位线信号经两个传输管写入存储节点。如图3.6 所示的正是向存有“1”的单元写“0”的情况，也就是把A 点的电平由VDD 下拉至GND。
