灵动代理MM32SPIN05TW32单片机

上海灵动微电子是国内一家专注于生产MCU芯片的供应商，成立至今为市场上提供了上亿只产品，研究并开发出适用于各个领域范围的32位MCU单片机芯片，其中有为针对通用高性能市场的MM32F系列，超低功耗及安全应用的MM32L系列，具有多种无线连接功能的MM32W系列，电机及电源专用的MM32SPIN系列，以及OTP型的MM32P系列等。灵动代理英尚微电子介绍关于电机及电源专用的MM32SPIN05TW产品。

灵动MM32SPIN05TW产品使用高性能的Cortex®-M0 为内核的 32 位微控制器，最高工作频率可达 72MHz，内置高速存储器，丰富的增强型 I/O 端口和外设连接到外部总线。产品包含 1 个 12 位的 ADC、1 个比较器、1 个 16 位通用定时器、1 个 32 位通用定时器、3 个 16 位 基本定时器、1 个 16 位高级定时器。还包含标准的通信接口：1 个 I2C 接口、2 个 SPI 接 口和 2 个 UART 接口。

MM32SPIN05TW产品产品系列工作电压为 2.0V ∼ 5.5V，工作温度范围包含-40◦C ∼ +85◦C 常规型和-40◦C ∼ +105◦C 扩展型。多种省电工作模式保证低功耗应用的要求。 本产品提供 LQFP48、LQFP32、QFN32、QFN20 和 TSSOP20 共 5 种封装形式。 根据不同的封装形式，器件中的外设配置不尽相同。 这些丰富的外设配置，使得本产品微控制器适合于多种应用场合：
• 电机驱动和应用控制
• 医疗和手持设备
• PC 游戏外设和 GPS 平台
• 工业应用：可编程控制器（PLC）、变频器、打印机和扫描仪
• 警报系统、视频对讲、和暖气通风空调系统等

产品特性
• 内核与系统
– 32 位 ARM®Cortex®-M0处理器内核
– 最高工作频率可达72MHz
– 单指令周期32位硬件乘法器
– 硬件除法器(32Bit)
• 存储器
– 高达32K字节的闪存程序存储器
– 高达4K字节的SRAM
– Boot loader 支持片内 Flash、在线系统编程（ISP）
• 时钟、复位和电源管理
– 2.0V ∼ 5.5V 供电
– 上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
– 外部2∼24MHz高速晶体振荡器
– 内嵌经出厂调校的48/72MHz高速振荡器
– 内嵌40KHz低速振荡器

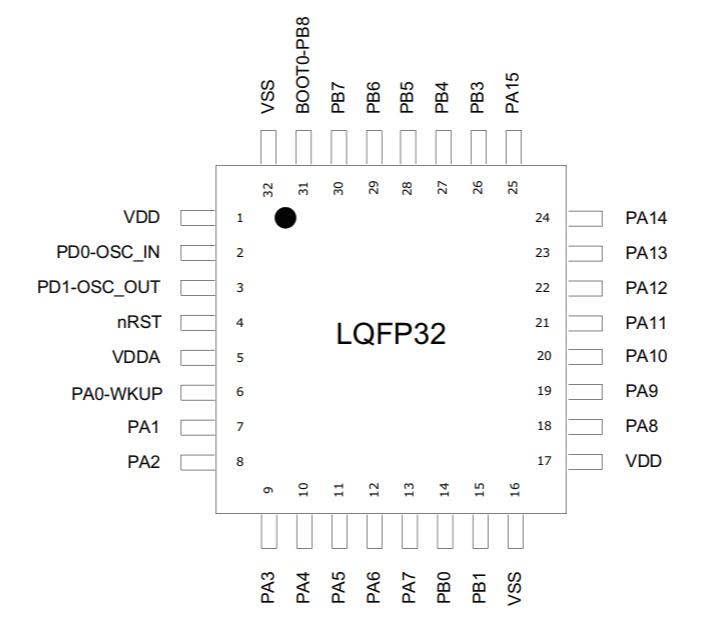

引脚定义


ARM 的 Cortex-M0 核心并内嵌闪存和SRAM
ARM® 的 Cortex®-M0 处理器是最新一代的嵌入式 ARM 处理器，它为实现 MCU 的需要 提供了低成本的平台、缩减的引脚数目、降低的系统功耗，同时提供卓越的计算性能和先 进的中断系统响应。 ARM® 的 Cortex®-M0 是 32 位的 RISC 处理器，提供额外的代码效率，在通常 8 和 16 位 系统的存储空间上发挥了 ARM 内核的高性能。 本产品拥有内置的 ARM 核心，因此它与所有的 ARM 工具和软件兼容。

低功耗模式
产品支持低功耗模式，可以在要求低功耗、短启动时间和多种唤醒事件之间达到最佳的平 衡。
睡眠模式
在睡眠模式，只有 CPU 停止，所有外设处于工作状态并可在发生中断/事件时唤醒 CPU。 停机模式
在保持 SRAM 和寄存器内容不丢失的情况下，停机模式可以达到最低的电能消耗。在停机 模式下，HSI 的振荡器和 HSE 晶体振荡器被关闭。可以通过任一配置成 EXTI 的信号把微 控制器从停机模式中唤醒，EXTI 信号可以是 16 个外部 I/O 口之一、PVD 的输出的唤醒信 号。
待机模式
待机模式可实现系统的最低功耗。该模式是在 CPU 深睡眠模式时关闭电压调节器。内部所 有的 1.5V 部分的供电区域被断开。HSI 和 HSE 振荡器也都关闭, 可以通过 WKUP 引脚的 上升沿、NRST 引脚的外部复位、IWDG 复位唤醒或者看门狗定时器唤醒不复位。SRAM 和寄存器的内容将被丢失。

Series	CPU Core	Part Number	Package	Flash	RAM	Max. Speed	GPIO	12b ADC
MM32SPIN	Cortex-M0	MM32SPIN05TW	TSSOP20	32KB	4KB	72MHz	16	9
MM32SPIN	Cortex-M0	MM32SPIN05NT	QFN32	32KB	8KB	96MHz	27	10
MM32SPIN	Cortex-M0	MM32SPIN05PT	LQFP32	32KB	8KB	96MHz	25	10
MM32SPIN	Cortex-M0	MM32SPIN05PF	LQFP48	32KB	8KB	96MHz	39	10
